انکودرهای چرخشی با سه تکنولوژی نوری، مغناطیسی و خازنی ساخته می شوند. بسته به نوع کاربرد و درخواست مشتریان از هر سه تکنولوژی در سبد محصولات ایران انکودر محصولاتی حضور دارند. جدول زیر یک مقایسه ی کلی از این سه تکنولوژی ارائه می کند:

کاربرد انکودرهای ابسولوت(مطلق)

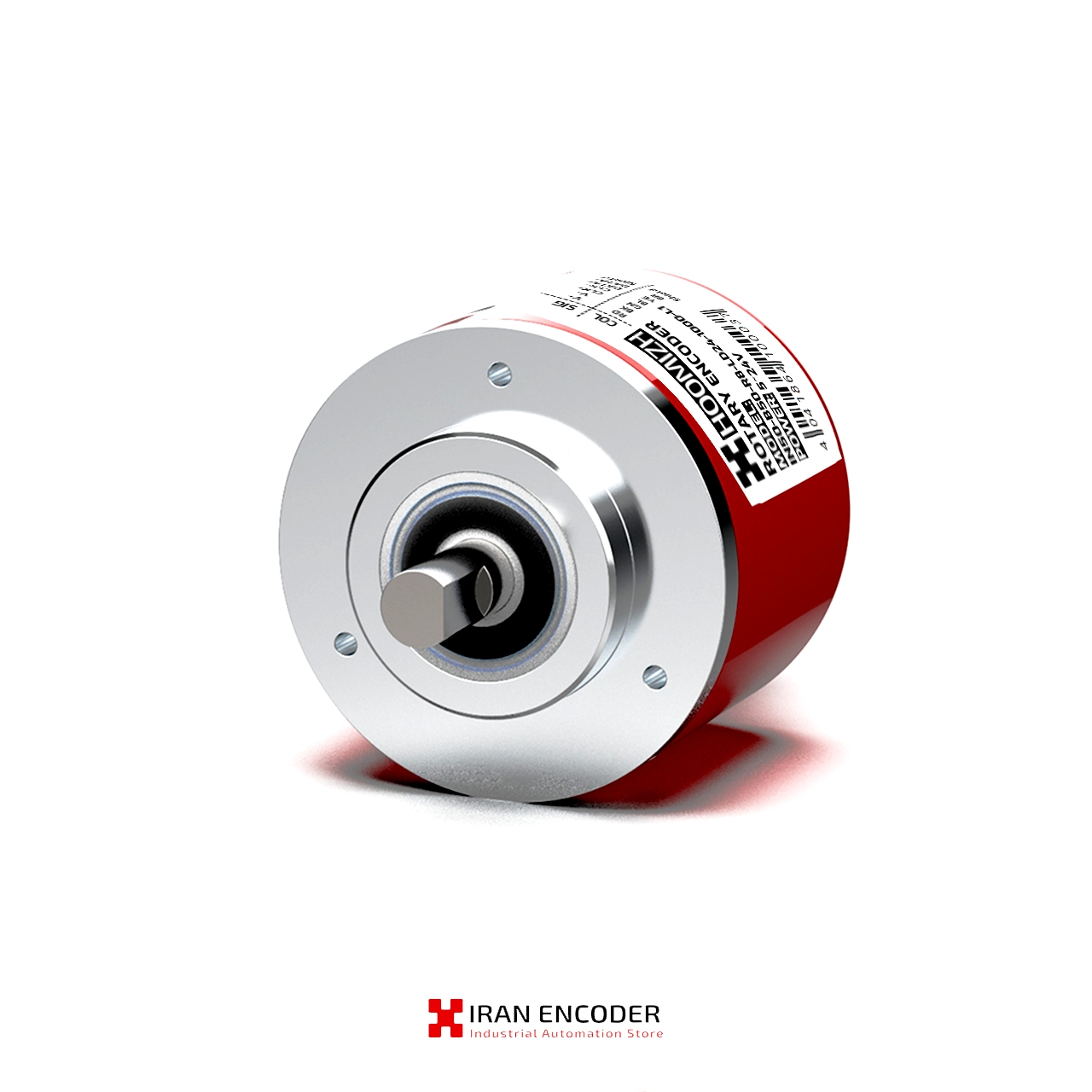

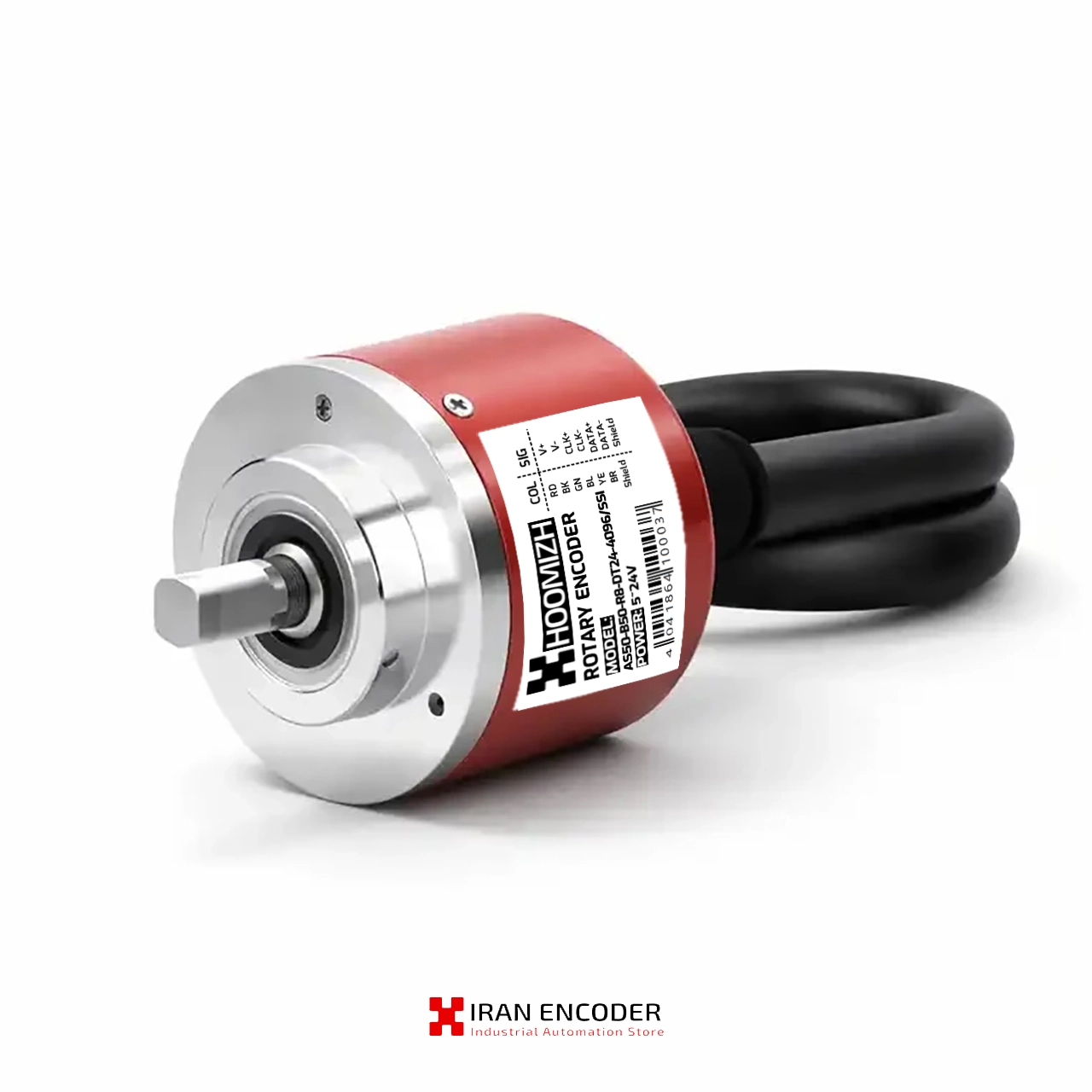

انکودر ابسولوت SSI سینگل ترن 12 بیت AS۵۰-۱2BP-SSI هومیژ با تکنولوژی مغناطیسی ساخته شده و مقادیر زاویه به‌صورت مطلق تحت پروتکل سنکرون SSI برای پردازنده ارسال می‌کند. در این انکودر قابلیت تنظیم رزولوشن از 1بیت تا 12بیت به‌صورت نرم افزاری وجود دارد که این مورد با تغییراتی در برنامه نویسی در نحوه تولید کلاک و خوانش دیتا از سمت کنترلر(پردازنده) قابل اجرا است. در زیر قسمتی از کاربردهای این انکودر آورده شده است.

خودروسازی: انداز ه‌گیری سرعت چرخ ها، کنترل ترمز ABS، کنترل موقعیت، سیستم های ناوبری

رباتیک: کنترل حرکت دقیق بازوها و مفصل‌ها، انداز ه‌گیری موقعیت ابزارها، سیستم های بینایی ماشین

کنترل موقعیت دقیق ابزارهای برش، حفاری و فرزکاری، کنترل حرکت محورهای ماشین کاری

بسته بندی :کنترل سرعت و موقعیت نوار نقاله، کنترل پر کردن بسته‌بندی ها، کنترل بسته‌بندی محصولات

پزشکی : تجهیزات تصویربرداری پزشکی، تجهیزات جراحی، دستگاه‌های فیزیوتراپی

انرژی:توربینهای بادی، نیروگاه‌های خورشیدی، سیستم های کنترل موتور

چاپ:کنترل موقعیت رول های کاغذ، کنترل کیفیت چاپ

نساجی:کنترل سرعت و تنش نخ، کنترل موقعیت دستگاه‌های بافت

هوافضا:سیستم های کنترل پرواز، سیستم‌های هدایت و ناوبری

اتوماسیون صنعتی:کنترل موتورهای سروو، سیستم‌های کنترل خط تولید، خطوط تولید فولاد و رول فرمینگ

آسانسور: تشخیص سرعت، کنترل حلقه بسته گشتاور موتور، تشخیص طبقات

مشخصات انکودر ابسولوت SSI سینگل ترن 12 بیت AS۵۰-۱2BP-SSI هومیژ هومیژ

ساختار کلی  داده  در پروتکل SSI

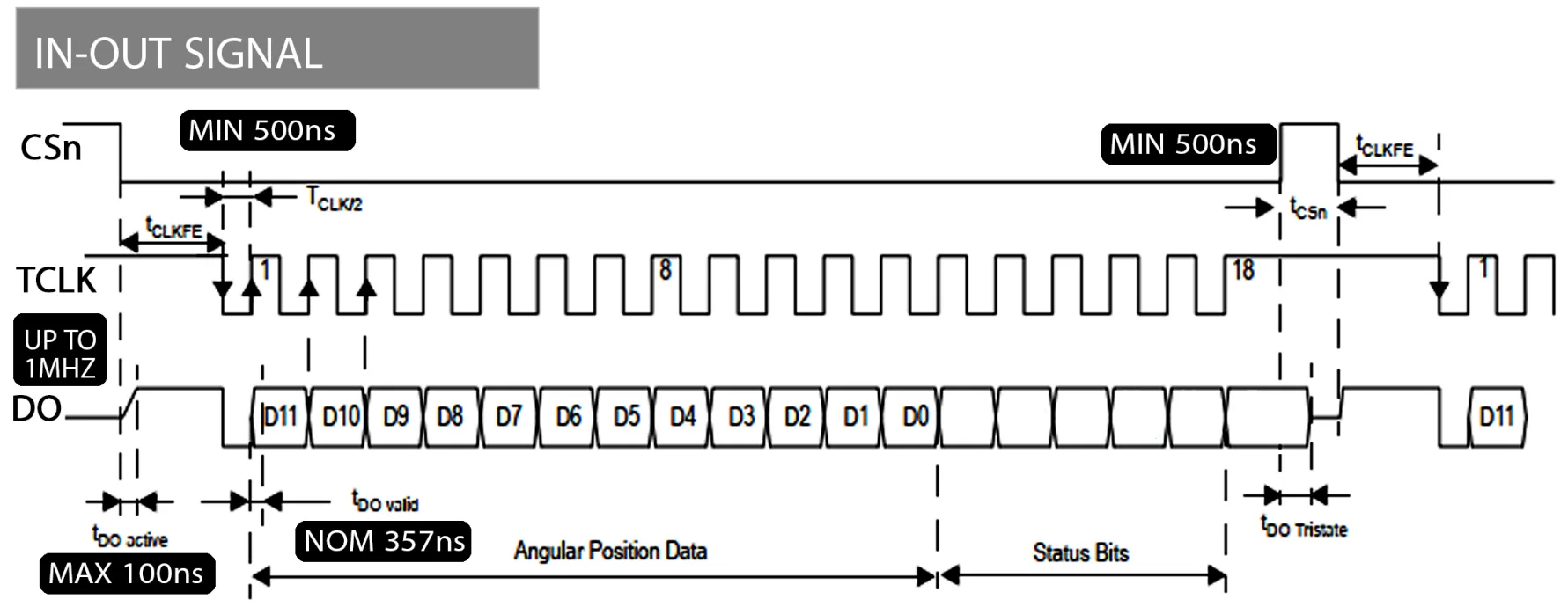

ساختار اصلی یک قاب SSI بصورت تصویر زیر می‌باشد:

با توجه به تصویر فوق می‌‌توان گفت این انکودر به خوبی میتواند جایگزین انکودرهای پارالل پر کاربرد به خصوص در صنایع نساجی و آهن و فولاد شوند. همچنین پایه CS این امکان را به شما می‌دهد تا بتوانید به صورت نرم افزاری تعداد بیشتری از انکودرهای SSI را در یک خط استفاده کنید. همچنین در این انکودرها نیاز هست تا تغذیه انکودر و پردازنده از یک منبع با زمین مشترک تامین شود. در صورتی که به این انکودر به صورت ایزوله نیاز داشته باشید می‌توانید سفارش خود را برای همکاران ما از طریق صفحه ارتباط با ما ارسال فرمایید.

راه های ارتباطی: ارتباط با ما

روش نصب

نصب و راه‌اندازی دستگاه حتماًً باید توسط متخصصین انجام شود. و عدم رعایت نکات فنی در طی فرایند نصب منجر به ایجاد خطای اندازه‌گیری و حتی آسیب رساندن به دستگاه خواهد شد.

سیم بندی

قبل از روشن کردن دستگاه لطفاًً از اتصال صحیح تمامی اتصالات الکترونیکی اطمینان حاصل کنید همچنین قوانین مربوط به کارکرد دستگاه‌های فنی جریان ضعیف را مطالعه کنید. رنگ‌بندی سیم‌های انکودر در جدول آمده است:

ملاحظات نصب الکتریکی

•  مسیر عبور خط داده در فاصله قابل توجهی از خطوط فشار قوی و کابل‌های برق مستعد ایجاد نویز قرار داده شوند.
• برای انتقال داده از کابلهای قابل اعتماد و زوج به هم تنیده شیلددار به منظور حذف نویز مد مشترک استفاده شود. پیشنهاد می‌شود برای افزایش مسیر انتقال داده از کابل‌هایی مانند AWG22 به کد 3105A استفاده شود.
•  کابل کشی و نصب اتصالات در شرایط بدون ولتاژ انجام شود. افزایش ولتاژ، اتصال کوتاه و وضعیت‌های کنترل نشده علاوه بر احتمال آسیب رساندن به دستگاه احتمال بروز حادثه برای پرسنل و ایجاد آسیب‌های مادی را بالا می‌برد.

نصب مکانیک دستگاه

برای نصب مکانیک دستگاه با توجه به ابعاد دستگاه در تصویر اقدام فرمایید.

ملاحظات نصب مکانیک

•  با توجه به اینکه انکودر یک دستگاه ابزار دقیق حساس می‌باشد، لرزش و اتصال مکانیکی ضعیف باعث کاهش دقت آن خواهد شد.
•  پایه انکودر به صورت اکسسوری ارائه شده است و ممکن است ابعاد آن با دیتا شیت تفاوت داشته باشد، لذا قبل از ماشینکاری ابعاد دقیق از پایه انکودر برداشته شود. سایر ابعاد و تلورانس ها دقیق میباشد.
•  برای نصب انکودر نیازی به باز کردن محفظه نیست. این کار علاوه بر ابطال گارانتی منجر به ورود گرد و غبار به محفظه و اختلال در عملکرد خواهد شد.
•  اتصال و کوپل ناقص شافت منجر به ایجاد خطا در عملکرد خواهد شد.
•  از انکودر به عنوان دسته نگهدارنده و یا پایه ای که وزن دستگاه را تحمل کند استفاده ننمایید.
